| Хочу поделиться проектом, который сделали с сыном для конференции школьников "Творчество Юных".

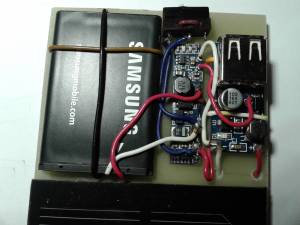

Проект называется "Мобильное зарядное устройство на солнечной батарее". Устройство проверили на даче. Чтобы работа не пропала даром,
выкладываю здесь.
Для МЗУ понадобятся следующие детали:
- солнечная батарея 3В/300мА;
http://dvrobot.ru/shop/i214.3v_-_300ma.htm
- повышающий модуль из 0.9...4,4 В в 5,5 В;
http://dvrobot.ru/shop/i78.povyshayuschiy_modul_5.5_v..htm
- зарядный модуль 2.0;
http://dvrobot.ru/shop/i528.Zaryadnoe_2.0_dlya_3.7_V.htm
- Li-ion аккумуляторная батарея от старого мобильного телефона;
- микровыключатель.
Принцип работы МЗУ следующий:
От солнечной батареи напряжение от 1 до 3 В подается на повышающий модуль, который выдает повышенное стабилизированное напряжение 5 В. Это напряжение поступает на зарядный модуль, который служит для накопления энергии в буфере и снабжения ею потребителя. зарядный модуль преобразует входное напряжение 5 В в напряжение заряда аккумулятора 4,2 В, и обратно — из напряжения аккумулятора 3,7 В в выходное напряжение 5 В. На выходе МЗУ стоит USB гнездо к которому можно подключить потребителя энергии по стандартному кабелю. Аккумулятор, подключаемый к контроллеру, служит в качестве буферного накопителя энергии для компенсации кратковременного пропадания солнечного света. Этот же аккумулятор позволяет снабжать потребителя энергией в ночное время суток при достаточном накоплении ее днем. Микровыключатель служит для запуска контроллера зарядного
модуля (микросхема DW01). В качестве выходного USB разъема используется
разъем повышающего модуля. Для этого перерезается проводник на плате, идущий от диода D2(SS14) к USB разъему. Выход диода проводом идет на вход зарядного
модуля, а выход зарядного модуля - на USB разъем.
Николай.
P.S. Кстати, на конференции в секции "Техника и технология" заняли 1-е место.
|
| |
| |
